Redukcje stalowe do rurociągów przemysłowych

Bezpieczna zmiana średnicy rurociągu wymaga zastosowania armatury eliminującej gwałtowne skoki ciśnienia i zawirowania przesyłanego medium. Firma TAWOL dostarcza atestowane redukcje stalowe symetryczne oraz niesymetryczne, wytwarzane z rur bezszwowych (ang. seamless) bądź z prętów stalowych. Nasze komponenty ciśnieniowe zapewniają stabilność mechaniczną instalacji w przemyśle gazowym, energetycznym i chemicznym.

Najważniejsze informacje o redukcjach stalowych TAWOL

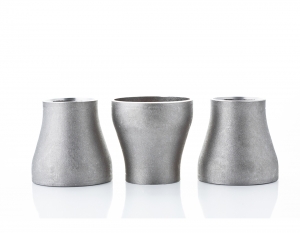

• Dwa warianty konstrukcyjne: redukcje symetryczne (koncentryczne) oraz niesymetryczne (ekscentryczne) dopasowane do geometrii sieci.
• Specjalistyczne gatunki stali: wykonanie ze stali drobnoziarnistej (P355NH), kotłowej, kwasoodpornej, żaroodpornej oraz nierdzewnej.
• Zgodność z normami: produkcja ściśle według specyfikacji PN-EN 10253-2 (Typ A i Typ B), ANSI B16.9 oraz wytycznych KER.
• Indywidualna produkcja B2B: możliwość tłoczenia, toczenia i wiercenia elementów na podstawie rysunku klienta w przedziale średnic do DN2200.

Czym są zwężki stalowe i jak regulują przepływ w instalacjach przemysłowych?

Redukcja stalowa to element armatury rurociągowej przeznaczony do trwałego połączenia dwóch rur o różnych średnicach nominalnych w celu zmiany prędkości lub ciśnienia przepływającego strumienia medium.

W instalacjach przemysłowych B2B armatura ta jest poddawana ciągłym obciążeniom zmęczeniowym wynikającym ze zmian dynamiki płynów. Zastosowanie redukcji bezszwowych gwarantuje równomierny rozkład naprężeń na obwodzie złącza spawanego. TAWOL jako producent z ponad 30-letnim doświadczeniem (działamy nieprzerwanie od 1994 roku) dostarcza zwężki eliminujące ryzyko powstawania martwych stref przepływu.

Redukcje symetryczne - kiedy stosować zwężki koncentryczne?

Redukcje symetryczne charakteryzują się wspólną osią obrotu obu łączonych średnic, co nadaje im kształt symetrycznego stożka. Ten typ elementu stosuje się wszędzie tam, gdzie rurociąg przebiega pionowo.

Koncentryczna konstrukcja doskonale rozkłada ciśnienie wewnętrzne medium, dlatego zwężki te stanowią standard w pionowych pionach ciepłowniczych, instalacjach gazowych oraz liniach technologicznych w zakładach produkcyjnych. W ofercie TAWOL redukcje koncentryczne wytwarzamy według norm PN-EN 10253-2 Typ A i B oraz ANSI B16.9. Zapobiegają one dławieniu strumienia przy płynnym przejściu na mniejszy przekrój rury.

Redukcje niesymetryczne - ochrona przed zapowietrzeniem rurociągów poziomych

Redukcje niesymetryczne (mimośrodowe) posiadają jedną krawędź płaską, co sprawia, że osie łączonych rur są przesunięte względem siebie. Konstrukcja ekscentryczna zapobiega gromadzeniu się powietrza lub kondensatu w górnej bądź dolnej części instalacji.

Elementy te są obligatoryjnie montowane na rurociągach poziomych, szczególnie przy podejściach do pomp ssących. Płaska dolna krawędź ułatwia całkowite opróżnianie linii z cieczy, z kolei płaska góra zapobiega powstawaniu korków gazowych, które mogłyby doprowadzić do kawitacji i zniszczenia wirnika pompy. Dostarczamy wyroby zgodne z PN-EN 10253-2 i ANSI B16.9, idealnie dopasowane do geometrii układu. [źródło: wytyczne montażowe instalacji pompowych]

Technologie wytwarzania i gatunki stali dopasowane do warunków krytycznych

Metoda produkcji zwężek bezpośrednio determinuje ich odporność mechaniczną i podatność na skrajne temperatury. W TAWOL stosujemy zaawansowane metody przeróbki plastycznej stali, w tym tłoczenie z rur na zimno oraz toczenie z prętów.

W zależności od środowiska pracy instalacji, armaturę wykonujemy ze stali drobnoziarnistych, np. P355NH, stali kotłowych czy stali kwasoodpornych i nierdzewnych. Pozwala to na bezpieczną eksploatację w agresywnych środowiskach chemicznych oraz na przesyłanie mediów o wysokiej temperaturze. Nasz warsztat mechaniczny realizuje również zlecenia nietypowe - dopasowujemy grubość ścianek i geometrię zwężki do indywidualnego projektu inżynieryjnego.

Zestawienie właściwości redukcji koncentrycznych i ekscentrycznych

Wybór geometrii redukcji zależy od orientacji przestrzennej rurociągu oraz fizycznych właściwości przesyłanego medium. Poniższa tabela ułatwia inżynierom i działom zakupów szybki dobór komponentu do realizowanego projektu.

Kontrola jakości UDT i certyfikacja materiałowa armatury zwężkowej

Bezpieczeństwo pracy instalacji ciśnieniowych w sektorach podlegających dozorowi technicznemu wymaga bezwzględnego przestrzegania procedur weryfikacyjnych. Każda redukcja stalowa opuszczająca magazyny TAWOL posiada atest 3.1, a na życzenie dostarczamy atest 3.2 oraz certyfikat NACE MR 0175.

Wdrożony system zarządzania jakością PN-EN ISO 9001:2015-10, certyfikowany przez Urząd Dozoru Technicznego, gwarantuje powtarzalność parametrów każdego elementu. W naszym laboratorium zakładowym uznanym przez UDT wykonujemy badania takie jak pomiar twardości metodami Vickersa i Brinella, statyczna próba rozciągania oraz próba udarności. Nasz personel wykonuje także badania NDT ultradźwiękowe, magnetyczno-proszkowe i penetracyjne.

Zrealizuj wymagający projekt instalacji z inżynierami TAWOL

Stabilne relacje biznesowe i zaufanie budujemy poprzez elastyczność produkcyjną i rzetelność dostaw. Nasze zaplecze logistyczne obejmuje nową halę warsztatową pozwalającą na obróbkę elementów o średnicy od DN10 do DN2200 oraz magazyny o powierzchni 4000 m², w których utrzymujemy ponad 1500 ton gotowych wyrobów hutniczych. Dzięki umowom zawartym z firmami kurierskimi jesteśmy w stanie dostarczyć zamówiony asortyment w przeciągu 48h, co drastycznie skraca czas oczekiwania na zamówienie. Skontaktuj się z nami telefonicznie lub mailowo, aby powierzyć nam produkcję redukcji według Twojego indywidualnego rysunku technicznego. Nasi doświadczeni handlowcy doradzą Państwu wybór odpowiednich redukcji zgodnie z określonymi wytycznymi.

Prześlij specyfikację projektową do biura obsługi TAWOL i zyskaj niezawodną armaturę ciśnieniową».

Ciekawostka inżynieryjna:

W rurociągach dwufazowych (gdzie płynie jednocześnie ciecz i gaz) niewłaściwe użycie redukcji symetrycznej zamiast niesymetrycznej na odcinku poziomym wywołuje zjawisko przepływu korkowego (tzw. slug flow). Generuje to potężne uderzenia hydrauliczne zdolne do wyrwania podpór rurociągu i rozszczelnienia spawów. Prawidłowy dobór geometrii zwężki chroni instalację przed nagłą katastrofą przemysłową.
