Kolana i łuki

Bezpieczny przesył mediów w instalacjach przemysłowych zależy od trwałości elementów zmieniających kierunek przepływu. Firma TAWOL dostarcza atestowane kolana hamburskie, łuki gięte i kolana segmentowe dostosowane do rygorystycznych norm ciśnieniowych i mechanicznych. Jako wieloletni producent i dystrybutor zapewniamy dostępność ponad 1500 ton wyrobów hutniczych gotowych do natychmiastowej wysyłki.

Czym są profesjonalne złączki rurociągowe i jak wpływają na instalacje przesyłowe?

Kolana i łuki rurociągowe to standaryzowane elementy armatury przemysłowej, które umożliwiają zmianę kierunku biegu rurociągu pod określonym kątem przy zachowaniu pełnej szczelności systemu. Te komponenty spawane odpowiadają za niwelowanie naprężeń i optymalizację dynamiki przepływu cieczy lub gazów. [źródło: specyfikacja techniczna normy PN-EN 10253-2]

W instalacjach B2B właściwy dobór geometrii i gatunku stali decyduje o bezawaryjności całej magistrali. Nasz warsztat mechaniczny przetwarza odkuwki i rury w zakresie średnic od DN10 do DN1200, a w nowej hali produkcyjnej realizujemy zlecenia do wielkości DN2200. Dostarczamy komponenty przeznaczone dla sektorów energetycznego, gazowniczego, chemicznego i spożywczego.

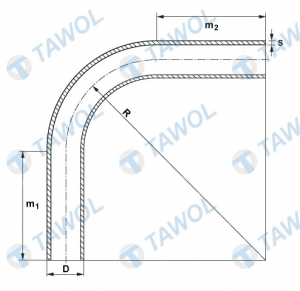

Kolana hamburskie - niezawodny standard w połączeniach spawanych

Kolano hamburskie to bezszwowy lub zgrzewany element rurociągu o małym promieniu gięcia (najczęściej R≈1,5⋅D) oznaczane jako 3D, wytwarzany poprzez gięcie rury na gorąco lub na zimno po odpowiednio wyprofilowanej matrycy. Taka technologia gwarantuje stałą grubość ścianki na całym obwodzie, eliminując ryzyko przewężeń czy osłabienia materiału.

Elementy te stanowią bazę konstrukcyjną w instalacjach technologicznych o ograniczonej przestrzeni montażowej. W TAWOL oferujemy kolana hamburskie produkowane ściśle według normy PN-EN 10253-2 (Typ A i Typ B) o promieniach gięcia 2D, 3D i 5D, amerykańskiej normy ANSI B16.9 oraz DIN 2605. Stała kontrola geometryczna sprawia, że krawędzie idealnie pasują do rur przewodowych, co przyspiesza proces spawania na obiekcie.

Łuki gięte mechanicznie i indukcyjnie do magistral przesyłowych

Łuki gięte to elementy rurociągów charakteryzujące się dużym promieniem gięcia, wytwarzane metodą plastycznej obróbki rur na zimno lub na gorąco za pomocą nagrzewania indukcyjnego. Pozwalają one na łagodne przekierowanie strumienia medium, drastycznie zmniejszając opory przepływu i zużycie erozyjne ścianek instalacji.

W najbliższym czasie planujemy uruchomić zaawansowane giętarki mechaniczne i indukcyjne, realizując zamówienia między innymi zgodnie ze specyfikacją norm PN-EN 13480, PN-EN 14870-1, PN-EN 12952-5. Duży promień gięcia eliminuje turbulencje płynów, co staje się kluczowe w rurociągach przesyłowych gazu, paliw czy w sieciach ciepłowniczych. Elastyczność produkcyjna TAWOL pozwala na formowanie łuków z powierzonych lub własnych materiałów hutniczych o zróżnicowanych grubościach ścianek.

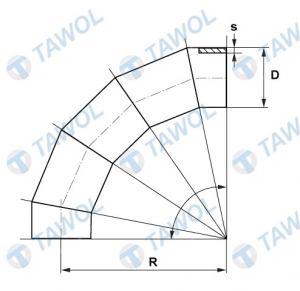

Kolana segmentowe jako rozwiązanie dla nietypowych średnic wielkogabarytowych

Kolano segmentowe to konstrukcja łącząca kilka dociętych pod odpowiednim kątem odcinków rur (segmentów), zespawanych ze sobą w celu uzyskania pożądanego załamania linii rurociągu. Rozwiązanie to znajduje zastosowanie głównie w instalacjach niskociśnieniowych oraz przy bardzo dużych średnicach, gdzie użycie kolan hamburskich jest technicznie niemożliwe lub nieekonomiczne.

W naszej praktyce produkcyjnej ten typ armatury rekomendujemy do systemów wentylacyjnych, odciągowych, a także wielkogabarytowych rurociągów wody przemysłowej. Precyzyjne pasowanie i spawanie segmentów w naszych halach warsztatowych gwarantuje zachowanie osiowości oraz deklarowanych parametrów wytrzymałościowych.

Porównanie parametrów technicznych i zastosowania złączek rurociągowych

Dobór odpowiedniego elementu zależy bezpośrednio od ciśnienia roboczego, rodzaju przesyłanego medium i dostępnej przestrzeni montażowej. Prezentowane zestawienie ułatwia inżynierom i działom zakupów szybką weryfikację właściwości poszczególnych produktów z oferty TAWOL.

Bezpieczeństwo potwierdzone certyfikatami - standardy PED i UDT w TAWOL

Wszystkie wytwarzane i dystrybuowane przez nas złączki rurociągowe spełniają rygorystyczne normy polskie i międzynarodowe, potwierdzone obligatoryjnymi atestami 3.1 B. Elementy są produkowane w zgodzie z europejską Dyrektywą Ciśnieniową PED 2014/68/UE, co dopuszcza je do pracy w krytycznych instalacjach.

Od 2007 roku nieprzerwanie utrzymujemy Certyfikat Systemu Zarządzania Jakością zgodny z normą PN-EN ISO 9001:2015-10 oraz uprawnienia Urzędu Dozoru Technicznego (UDT) dla wytwórcy materiałów. Na specjalne życzenie kontrahentów dostarczamy armaturę z odbiorami 3.2. Nasze zakładowe laboratorium uznane przez UDT w celu zapewnienia najwyższej jakości oferowanych produktów przeprowadza badania udarności w temperaturze pokojowej oraz w temperaturach obniżonych do -50°C, badania twardości metodą Vickersa oraz Brinella oraz badania statycznej próby rozciągania. Ponadto nasz personel posiada uprawnienie do wykonywania badań NDT takich jak badania ultradźwiękowe (UT), badania magnetyczno proszkowe (MT) oraz badania penetracyjne (PT).

Zoptymalizuj przepływ w swojej instalacji z partnerem godnym zaufania

Ponad 30 lat obecności na rynku (działamy od 1994 roku) pozwoliło nam zgromadzić kapitał doświadczenia, który przekłada się na bezbłędną realizację trudnych wyzwań inżynieryjnych. Magazyny o powierzchni 4000 m² mieszczące 1500 ton wyrobów pozwalają nam wysyłać zamówienia w trybie natychmiastowym. Niezależnie od tego, czy potrzebujesz standardowych kolan hamburskich, czy unikalnych łuków indukcyjnych o potężnej średnicy, dostarczymy produkt precyzyjnie dopasowany do specyfikacji projektowej.

Skontaktuj się z naszym działem technicznym, aby otrzymać indywidualną wycenę armatury dla swojego projektu.

Czy wiesz, że? Nazwa „kolano hamburskie” pochodzi z Niemiec, gdzie na początku XX wieku w hamburskich stoczniach opracowano rewolucyjną metodę masowego wyginania rur na gorąco bez fałdowania wewnętrznej strony łuku. Patent ten odmienił światową mechanikę płynów i budowę statków, stając się uniwersalnym standardem przemysłowym stosowanym do dziś.
