Dennice stalowe
Bezpieczne zamknięcie rurociągów przemysłowych oraz zbiorników ciśnieniowych wymaga zastosowania elementów zdolnych wytrzymać skrajne naprężenia osiowe i obwodowe. Firma TAWOL dostarcza certyfikowane dennice stalowe (elipsoidalne, koszykowe, płaskie i sferyczne), produkowane ściśle według polskich oraz międzynarodowych norm. Jako sprawdzony partner B2B z ponad 30-letnim doświadczeniem, oferujemy dennice o doskonałych parametrach wytrzymałościowych, przeznaczone dla energetyki, gazownictwa, przemysłu chemicznego, spożywczego oraz kriogeniki.
Najważniejsze informacje o dennicach stalowych TAWOL
- Zróżnicowana geometria: dennice EN 10253-2 (DIN 2617 ANSI B16.9) DIN 28013 (elipsoidalne), DIN 28011 (koszykowe), PN-64/M-35411, oraz PN-75/M-35412.
- Szeroka paleta materiałowa: stal węglowa, kotłowa i drobnoziarnista (S235, P265GH, P355NH) oraz stale nierdzewne i kwasoodporne (np. 1.4301).
- Wszechstronne zastosowanie: jako zaślepki końcowe rurociągów (spawane) oraz elementy składowe zbiorników stacjonarnych, chłodniczych i cystern transportowych.
- Rozwiązania dedykowane: produkcja dennic według wytycznych KER 80/2.60 oraz niestandardowych wymiarów na podstawie rysunku technicznego klienta.
Rola dennic stalowych w zabezpieczaniu instalacji i zbiorników ciśnieniowych

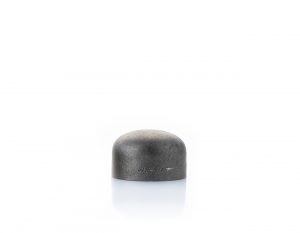

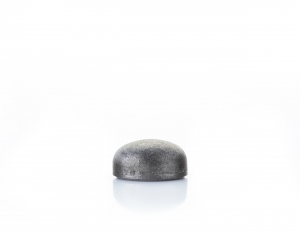

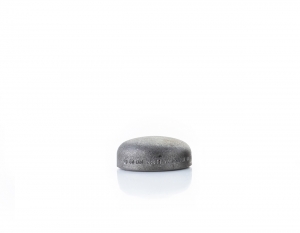

Dennica stalowa to element konstrukcyjny o kształcie wypukłym lub płaskim, przeznaczony do hermetycznego zamykania końców rurociągów lub stanowiący dno (pokrywę) zbiornika ciśnieniowego.
W instalacjach przemysłowych i przesyłowych zakończenia rurociągów są poddawane największym siłom parcia medium. Właściwa krzywizna wypukłej części dennicy pozwala na optymalne rozłożenie naprężeń rozciągających, zapobiegając odkształceniom plastycznym materiału. W firmie TAWOL dbamy o to, by każda dostarczana dennica posiadała zagwarantowaną grubość ścianki po tłoczeniu i idealnie dopasowane ukosowane końce do spawania czołowego.
Przegląd standardów wykonania dennic stalowych do rurociągów w ofercie TAWOL
Zależnie od przeznaczenia technicznego instalacji oraz ciśnienia roboczego, stosuje się odmienne standardy geometrii dennic. Dostarczamy wyroby spełniające restrykcyjne normy branżowe.
Dennice wg norm EN 10253-2, PN oraz ANSI B16.9
Do klasycznych instalacji rurociągowych dostarczamy dennice produkowane wg norm PN-EN 10253-2, DIN 2617 oraz amerykańskiego standardu ANSI B16.9. Zapewniamy również pełną dostępność elementów według starszych, lecz wciąż powszechnie stosowanych w projektach modernizacyjnych norm polskich: PN-64/M-35411 oraz PN-75/M-35412. [źródło: specyfikacje techniczne Polskiego Komitetu Normalizacyjnego]
Dennice elipsoidalne wg DIN 28013 i torosferyczne wg DIN 28011
Dennice elipsoidalne (DIN 28013) oraz koszykowe (DIN 28011) to najpopularniejsze zamknięcia zbiorników ciśnieniowych i rurociągów o wysokich parametrach pracy. Ich specyficzny kształt, składający się z części sferycznej, przejściowej (o mniejszym promieniu) oraz walcowego obrzeża, gwarantuje najwyższą odporność mechaniczną przy minimalnej masie własnej elementu.
Dennice serii KER i wykonania specjalne pod rysunek
Dla sektora energetyki zawodowej produkujemy dennice zgodne z wytycznymi norm KER (np. KER 80/2.60). Nasz warsztat mechaniczny umożliwia także wykonanie dennic o nietypowych średnicach, niestandardowych grubościach ścianek lub ze specjalnych stopów metali na podstawie indywidualnej dokumentacji dostarczonej przez klienta.
Porównanie właściwości i zastosowania najpopularniejszych typów dennic
Wybór odpowiedniego typu dennicy determinuje bezpieczeństwo pracy całego układu ciśnieniowego. Poniższe zestawienie ułatwia inżynierom i projektantom szybką identyfikację właściwości poszczególnych rozwiązań.
Certyfikacja UDT, dyrektywa PED i badania w ekstremalnych temperaturach
Jako producent elementów ciśnieniowych, TAWOL kładzie najwyższy nacisk na kontrolę jakości. Wszystkie nasze dennice spełniają wymogi europejskiej Dyrektywy Ciśnieniowej PED 2014/68/UE i są dostarczane z kompletem atestów hutniczych 3.1 lub odbiorami niezależnymi 3.2.
Nasz System Zarządzania Jakością zgodny z normą PN-EN ISO 9001:2015-10 jest certyfikowany przez Urząd Dozoru Technicznego (UDT). Zakładowe laboratorium prowadzi badania niszczące takie jak próba udarności w temperaturze obniżonej do -50°C, pomiar twardości metodą Vickersa i Brinella oraz statyczna próba rozciągania zgodnie z normami PN, EN, ANSI/ASME/ASTM. Ponadto w naszej firmie przeprowadzamy badania nieniszczące (UT, MT, PT).
Elastyczność produkcyjna i zaplecze logistyczne dla partnerów B2B
Szybka realizacja inwestycji i skrócenie przestojów remontowych to nasze priorytety. W magazynach o powierzchni 4000 m² stale utrzymujemy ponad 1500 ton wyrobów hutniczych, co pozwala na błyskawiczną wysyłkę standardowych dennic. Z kolei nasz rozbudowany warsztat mechaniczny umożliwia obróbkę odkuwek i formowanie dennic w przedziale średnic od DN10 do DN1200, a w nowej hali produkcyjnej – nawet do DN2200.
Ciekawostka inżynieryjna
Różnica między dennicami DIN 28013 (elipsoidalnymi) a DIN 28011 (koszykowymi) tkwi w głębokości tłoczenia. Dennice wg DIN 28013 mają większą wysokość części wypukłej, co pozwala na lepszy rozkład naprężeń obwodowych. Choć są trudniejsze w produkcji i wymagają użycia większych sił nacisku pras hydraulicznych, to dzięki doskonałej dystrybucji sił pozwalają na zastosowanie cieńszej ścianki blachy przy zachowaniu identycznego ciśnienia roboczego, co bezpośrednio przekłada się na redukcję masy i kosztów całego zbiornika.
Często zadawane pytania o dennice stalowe (FAQ)
Czym różni się dennica elipsoidalna (DIN 28013) od koszykowej (DIN 28011)?
Główną różnicą jest wysokość części wypukłej. Dennica DIN 28013 ma głębsze dno elipsoidalne, co zapewnia lepsze parametry wytrzymałościowe na ciśnienie wewnętrzne w porównaniu do płytszej dennicy koszykowej DIN 28011. Wybór zależy od obliczeń wytrzymałościowych zbiornika i założeń projektowych.
Jakie gatunki stali są najlepsze do dennic pracujących w niskich temperaturach?
W instalacjach kriogenicznych oraz pracujących w skrajnie niskich temperaturach (np. przy transporcie skroplonych gazów) stosuje się dennice ze stali nierdzewnej (np. 1.4301 / 304) oraz drobnoziarnistej stali niskotemperaturowej (np. P355NL1/NL2). Materiały te, po przejściu prób udarnościowych w temperaturze ekstremalnie niskich temperaturach gwarantują brak podatności na kruche pękanie.
Czy TAWOL wykonuje dennice stalowe o nietypowej geometrii na zamówienie?
Tak, dzięki własnemu warsztatowi mechanicznemu i prasom hydraulicznym jesteśmy w stanie wyprodukować dennice o nietypowych średnicach, nietypowym promieniu gięcia części przejściowej oraz niestandardowych grubościach ścianek bezpośrednio według rysunku technicznego klienta.
Dlaczego dennice są lepszym zamknięciem rurociągu niż kołnierze zaślepiające?
Dennice są przeznaczone do trwałego zamknięcia rurociągu metodą spawania doczołowego. Zapewnia to 100% szczelności bez ryzyka degradacji uszczelek, co ma miejsce w połączeniach kołnierzowych. Ponadto ich wypukły kształt znacznie lepiej znosi naprężenia i uderzenia hydrauliczne niż płaska powierzchnia kołnierza zaślepiającego.
